[TUTORIAL] Destravamento Xbox 360 Slim + Lite-On DG16D4S 9504 [+ FOTOS]

Algumas considerações antes de começar (IMPORTANTE LER)

0) Lembre-se de configurar corretamente a controladora sata da sua placa mãe no BIOS (procure no google a config padrão, evite AHCI). E deixe os drivers da sua placa mãe sempre atualizados para a ultima versão exitentes no momento da atualização.

1) Se for usar o Windows 7, rode o JungleFlasher com permissão de administrador

2) Antes de destravar, instale a ultima versão do .NET Framework

3) Se for usar o proprio Xbox como fonte de energia, não esqueça de espetar o cabo de video nele, assim nao vai desligar após alguns minutos, mas lembre-se que essa pratica tem grande de marcar seu console para banimento. Sem o cabo de video ligado não perigo de marcar o console, porém você tem que ser rápido, pois o console desliga após 5 minutos.

4) Tem consoles com adesivo do 9504, mas na verdade são 0225 que foram adesivados de forma errada. Então não adianta tentar porque não vai dar certo.

5) Realmente foi confirmado que a nova dashboard altera o firmware do drive de DVD no PHAT e no SLIM, fiquem longe dessa dash. Um SLIM de abril de 2010 que estava participando do BETA testa da nova dashboard esta mostrando FW Revision 0272 no JungleFlasher. Esse caso pode ser visto AQUI


Espero que esse tuto ajude a todos aqueles que querem tentar.

Destravar o Slim com drive 9504 é super simples e garanto que qualquer um que prestar atenção nesse tutorial conseguirá fazê-lo.

Não é necessário o Lizard ou X360USB, basta ligar o drive na porta sata do PC

Dedico esse tutorial ao pessoal do forum, Team Jungle e C4EVA (a maior teta de todas).

O destrave consiste basicamente em excutar dois passos: O Dump e a Escrita.

Primeiramente baixar e configurar o JungleFlasher 0.1.83 (ou superior) e o iXtreme LTPlus-9504 1.0 (ou superior) para o drive 9504. Os mesmos podem ser encontrados facilmente no Xbins (baixar o programa Xbins.exe no google).

Descompactar o JungleFlasher para uma pasta qualquer (por exemplo c:\JungleFlasher) e descompactar o LTPlus-9504.bin dentro da pasta firmware (por exemplo c:\JungleFlasher\firmware\)

Desmontar o Slim, plugar o drive na porta sata, ligar a energia do drive e abrir o JF (não precisa iniciar o windows com o drive ligado, o mesmo pode ser ligado depois que o windows ja tiver sido carregado)

Citar:

Xbox Slim com drive 9504 que foi atualizado para a dash 13599, teve o drive protegido contra gravação
Nesse caso usar esse método AQUI
Esse tutorial se aplica para consoles com FW Revision 9504 e 0272 na dash 13146 apenas. Com FW Revision 0272 na dash 13599 ou superior o drive fica protegido contra gravação, sendo necessário o método MRA no link acima.

Parte 01 - Fazendo o DUMP do firmware

Pessoal, aqui temos duas opções (FULL DUMP (firmware completo e PARCIAL DUMP (firmware quase completo, porém sem o calibration data). Se o método 1 não der certo, por algum motivo, tentem o método 2.
Sempre tentar primeiro o método 1, que faz o FULL DUMP
Não é necessário fazer os dois métodos

Método 01 - FULL DUMP

Spoiler

Passo 01 - Abrir o JungleFlasher e ir na aba MKT Flash 32


Passo 02 - Na aba MKT Flash 32, garanta que o JungleFlasher esteja usando o IO correto e tenha identificado seu drive.


Passo 03 - Clique em Slim Unlock

Esta imagem foi redimensionada. Clique na barra para a ver a imagem com as dimensões originais. Dimensão original 866x310.

Passo 04 - JF vai colocar o drive em Vendor Mode (status 0x72)


Passo 05 - Com o drive em Vendor Mode, apenas clique em READ


Passo 06 - O Dump será feito.


Passo 07 - Salve o arquivo "Lite-OFW.bin" em um lugar seguro


Método 02 - PARCIAL DUMP (SLIM Key)

Spoiler

Passo 01 - Abrir o JungleFlasher e ir na aba DVDKey 32. Garanta que o JF tenha identificado corretamente o seu drive


Passo 02 - Clicar no botão SlimKey


Passo 03 - O JF irá mostrar uma tela perguntando se você deseja enviar o comando de Unlock para o drive, responda Yes


Passo 04 - O Dump será feito, salve o arquivo "Dummy.bin" em um local seguro

Esta imagem foi redimensionada. Clique na barra para a ver a imagem com as dimensões originais. Dimensão original 800x500.

Se você fez tudo certinho, estará apto a ir para a segunda parte do tutorial.


Parte 02 - Gravando o CFW iXtreme

Spoiler

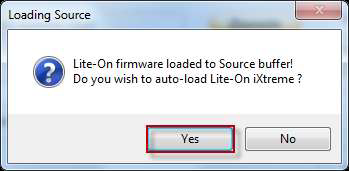

Passo 08 - Assim que você salvar o firmware original, o jungleflasher vai perguntar se você deseja que ele prepare o firmware automaticamente, responda que sim.


Passo 09 - O JungleFlasher mostrará a tela Firmware Tool 32 com o Cutom Firmware devidamente preparado, clique em "Save to File"!


Passo 10 - Agora você deve voltar a aba MKT Flash 32


Passo 11 - Prestar atenção no log do JF, vai dizer que a key foi devidamente verificada


Passo 12 - Clicar em no botão Unlock Slim novamente

Esta imagem foi redimensionada. Clique na barra para a ver a imagem com as dimensões originais. Dimensão original 866x310.

Passo 13 - JF vai colocar o drive em Vendor Mode (status 0x72), porém dessa vez a Key estará como verificada


Passo 14 - Agora basta clicar em WRITE


Passo 15 - Se você executou todos os passos corretamente, basta correr ir rodar a tampa de nescau no seu Xbox Slim

Como prometido aqui está o tuto, tomem cuidado pessoal.. o processo é simples


Tutorial by : Zero
